如何區分LED開關電源是恒流和恒壓
LED的開關電源一般分為恒壓輸出和恒流輸出兩種，前者的輸出電壓是恒定的，后者的輸出電流是恒定的，故用萬用表測量它們的輸出電壓，即可知道是恒壓輸出還是恒流輸出。

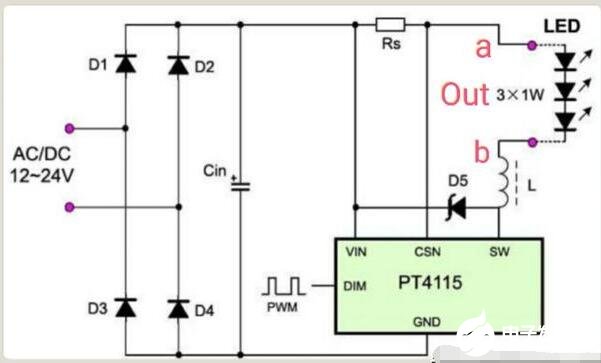

上圖是采用PT4115恒流驅動IC構成的恒流驅動電路，所要驅動的LED燈珠接在Out端（即a、b兩點之間）。正常工作時，不論Out端接一個LED燈珠還是三個LED燈珠，流過燈珠的電流都是恒定不變的，即使電源電壓在一定范圍內變化，流過燈珠的電流仍為恒定的，但是這種LED驅動電路的輸出電壓會隨著LED燈珠的數量而變化，假設驅動一個白光LED燈珠，此時Out端電壓在3V左右；若驅動三個串聯的白光LED燈珠，則Out端的電壓可達9V。若Out端為空載（即a、b兩點之間不接LED燈珠），此時Out端的輸出電壓可以接近PT4115的供電電壓。

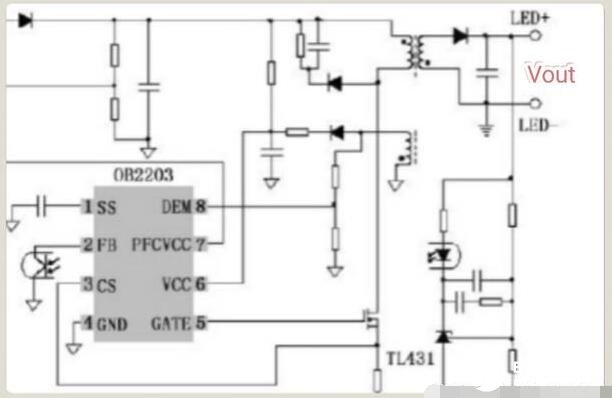

上圖為LED恒壓驅動電路，這種驅動電路的輸出電壓Vout為恒定的，假設其Vout為12V，則不論輸出端接幾個LED燈珠，輸出電壓皆為12V，不會隨著燈珠數量的變化而變化。故想判斷LED開關電源是恒壓輸出還是恒流輸出，我們只要用萬用表分別測量一下驅動電源在空載時和接有燈珠時的輸出電壓，根據該電壓的變化即可區分驅動電源是恒壓輸出還是恒流輸出。
